铝合金电缆优异的实际使用性能及其超高的性价比优势,越来越多的被广大工程用户所认可;在实际配电工程中,大量的工程用户需要将原有的铜芯电缆设计改为铝合金电缆应用方案,目的是优化原有设计标准同时大幅度的降低整个工程的线缆综合造价;那在实际工程项目中,我们如何规范的将原有铜芯电缆对应转换为性能一致的铝合金电缆呢?
导体特性 |
密度 (g/mm3) |
熔点 (℃) |
线膨胀系数 |
电阻率 (Ω*mm2/m) |
导电率 IACS% |
抗拉强度(MPa) |
屈服强度(MPa) |
伸长率(%) |
电工铜(Cu) |
8.89 |
1083 |
17*10-6 |
0.017241 |
100 |
220-270 |
60-80 |
30-45 |
铝合金导体 |
2.7 |
660 |
23*10-6 |
0.0279 |
61.8 |
113.8 |
53.9 |
30 |
对比以上铝合金导体和铜导体:
1、电气性能:当通过紧压合股技术生产的合金导体的外径比铜导体大1.1~1.2倍,铝合金导体和铜导体的电气性能一致;但质量相同时铝合金导体的导电性能是铜导体的2倍。
2、抗拉强度:铝合金导体只有铜导体的一半(113.8:220MPa,是纯铝的1.5倍),由于铝合金导体的密度只有铜导体的30.4%,因而即使铝合金导体截面积提高到铜导体截面积的150%,铝合金导体的重量也只有铜导体的45%,这使得铝合金导体的抗拉强度相对于铜导体还有一定的优势。
3、延伸性能:通过以上表中可看到在断裂伸长率上,铝合金导体和铜导体基本相同。

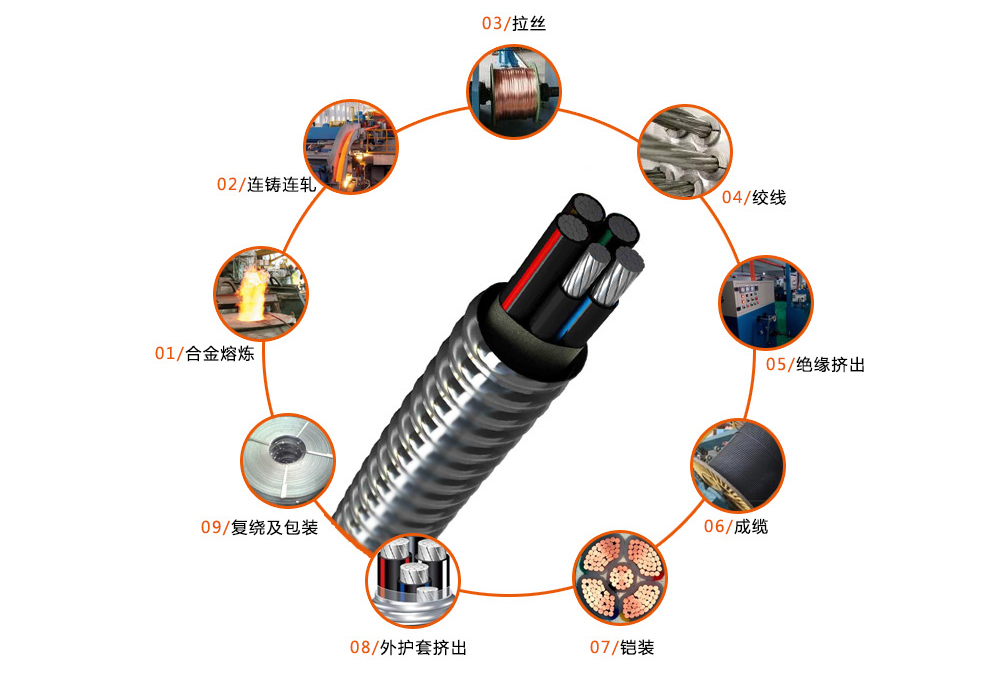

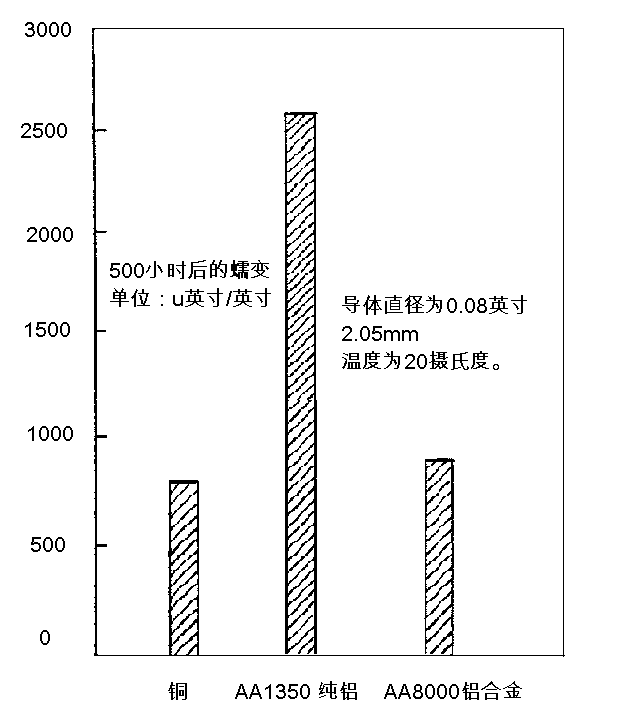

4、抗蠕变性能:铜、纯铝、铝合金导体,在通过500小时的蠕变试验中,可以看到,和纯铝导体相比,铝合金导体的抗蠕变性能约是纯铝的280%,和铜导体基本一致。
5、屈服强度:铝合金导体的屈服强度(53.9)和铜导体基本一致(60),是纯铝的200%
6、连接可靠性:电力电缆导体用压接型铜、铝接线端子和连接管标准GB14315-2008已经正式实施,在该标准中,也已正式将铜铝过渡端子写入标准,为合金电缆和铜排以及铜的电气设备连接提供了理论依据。合金导体无论是在美国佐治亚电力实验室还是上海电缆研究所的热循环实验都表明合金电缆的连接是安全可靠的,实验报告数据显示,其连接的可靠性甚至比铜导体的还要稳定。
结论:

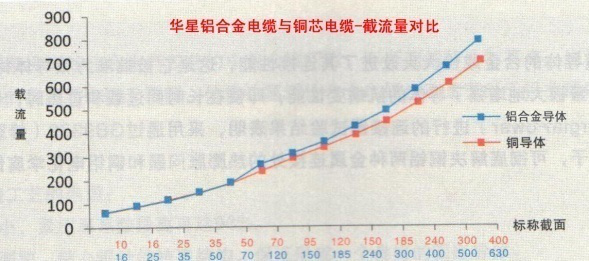

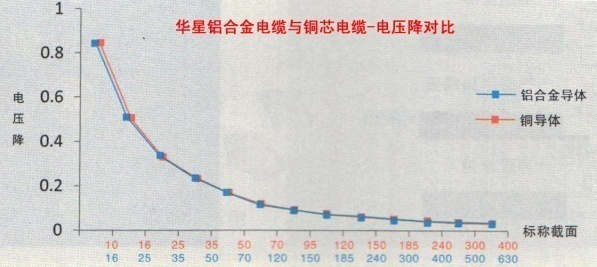

铝合金电缆和铜芯电缆在同截面同等长度的情况下,其导电率是铜电缆的 61.8%,载流量约为铜电缆的78%,但其质量不到同等电气性能铜缆的一半。根据电缆截面的规格分布,将铝合金电缆的截面增大1.5倍左右,载流量与电压降等电气参数与铜缆相当,因此在已知铜电缆型号规格的前提下,只需按照70及70以下小规格的铜缆对应使用加大一个规格的铝合金电缆,95及95以上直接对应使用加大两个个规格的铝合金电缆即可,其电气性能、机械性能及相应的应用指标与原铜芯电缆设计标准一致,其实际使用性能更优于原有的铜芯电缆设计标准。
以上资料引用于《华星合金电缆研究院》,相关判定及指标仅供参考,具体性能参数以第三方检测依据为准。
